R50/R54 시리즈

면저항 매핑

Filmetrics R-시리즈 매핑장비는 KLA가 45년 이상 개발하고 완성한 면 저항 기술과 벤치탑 기기 기술 및 Filmetrics 팀이 지난 20년 동안 개선한 사용자 인터페이스를 결합합니다.

4PP 접촉식 4-point probe 구성은 얇은 금속 및 이온 주입 층에 권장되며, 비접촉 와전류(EC) probe 는 두꺼운 금속 층과 부드럽거나 유연한 전도성 표면에 권장됩니다. 이러한 기술은 다음을 포함하지만 이에 국한되지 않는 광범위한 측정을 지원합니다.
  • 금속박막 및 배면층 두께측정
  • 기판 저항
  • 면저항
  • 박막 두께 또는 저항
  • 면 과 벌크 전도성
Filmetrics R50 디자인은 확장된 공간과 직사각형, 선형, 극성 및 맞춤형 구성을 이용하여 자동의 샘플 포인트 매핑이 가능하도록 다양한 샘플 유형을 지원하는데 최적화되었습니다.

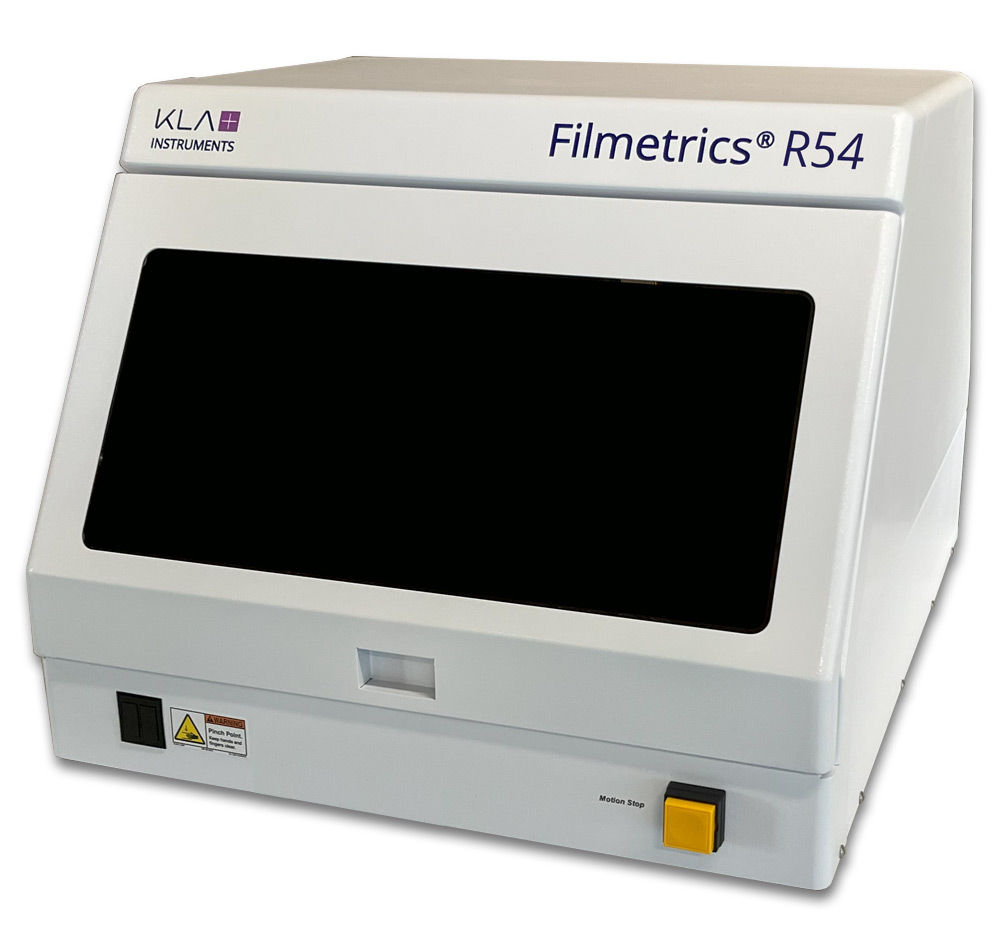

KLA Instruments™ R54 시리즈 시스템은 반도체 및 화합물 반도체 웨이퍼의 200mm 또는 300mm 사이즈 전체 매핑 지원을 위해 자동의 X-Y-θ 스테이지와 추가 장착된 차광 인클로저 내에서 R50의 측정 성능을 제공합니다. 자세히 알아보기 →
데이터시트(R54) 받기* 데이터시트(R50) 받기 견적서 요청
*kla.com

모델사양

모델 센서타입 측정범위 최대 맵 직경 XY 스테이지 영역 최대 샘플높이
R50-4PP 접촉식 4PP 1mΩ/sq - 200MΩ/sq 100mm 100mm x 100mm 100mm
R50-EC 비접촉식 와전류 1mΩ/sq - 50Ω/sq 100mm 100mm x 100mm 100mm
R50-200-4PP 접촉식 4PP 1mΩ/sq - 200MΩ/sq 200mm 원형 200mm x 200mm 100mm
R50-200-EC 비접촉식 와전류 1mΩ/sq - 50Ω/sq 200mm 원형 200mm x 200mm 100mm
R54-200-4PP 접촉식 4PP 1mΩ/sq - 200MΩ/sq 200mm x 200mm 100mm x 100mm 15mm
R54-200-EC 비접촉식 와전류 1mΩ/sq - 50Ω/sq 200mm x 200mm 100mm x 100mm 15mm
R54-300-4PP 접촉식 4PP 1mΩ/sq - 200MΩ/sq 300mm 원형* 200mm x 200mm 15mm
R54-300-EC 비접촉식 와전류 1mΩ/sq - 50Ω/sq 300mm 원형* 200mm x 200mm 15mm
자동 X-Y-θ stage

면저항 및 기타 측정 응용 프로그램

  • 반도체 웨이퍼 기판
  • 유리 기판
  • 플라스틱(유연한) 기판
  • PCB 패턴형태
  • 태양 전지
  • 평판 디스플레이층 및 패턴형태
  • 금속 포일
  • 전도성 고무 및 엘라스토머
