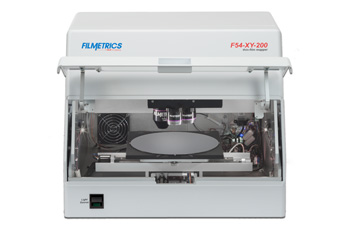

F54-XY-200

자동화된 박막 두께매핑

최대 200mm x 200mm 샘플의 박막 두께는 F54-XY-200 고급 스펙트럼 반사 시스템으로 쉽게 매핑됩니다. 전동식 X-Y 스테이지는 지정된 측정 위치로 자동적으로 이동하여 초당 2포인트만큼 빠른 속도로 용이하게 두께 측정을 합니다.

사전에 정의된 수십 개의 극좌표, 직사각형 또는 선형지도 패턴 중 하나를 선택하거나 측정 포인트 수 제한 없이 개별적인 맵 패턴을 만들 수 있습니다.

테이블탑 기기는 사용자의 Windows® 컴퓨터의 USB 포트에 연결되며 몇 분 안에 설정 가능하고 기본적인 컴퓨터 기술을 가진 사람이라면 누구나 사용할 수 있습니다.

주로 두께와 파장 범위로 다른 모델과 구별됩니다. 일반적으로 더 얇은 필름을 측정하려면 더 짧은 파장(예: F54-XY-200-UV)이 필요하고 더 긴 파장을 사용하게 되면 더 두껍고 거칠고 더 불투명한 필름을 측정할 수 있습니다.

추가된 항목:

  • 통합 광원 / 제어 유닛
  • FILMapper 측정 소프트웨어
  • Si 기반 SiO2 두께 표준
  • 통합 실리콘 반사율 표준
  • 진공 펌프
  • 스페어 TH-1 램프

모델사양

*필름 스텍의 의존성
모델 두께 범위* 파장영역
F54-XY-200 20nm-45µm 380-1050nm
F54-XY-200-UV 4nm-35µm 190-1100nm
F54-XY-200-NIR 100nm-115µm 950-1700nm
F54-XY-200-EXR 20nm-115µm 380-1700nm
F54-XY-200-UVX 4nm-115µm 190-1700nm
두께 범위*

추가 항목

  • 100s 이상으로 접근하는 모든 시스템에 포함된 130개 이상의 재료 라이브러리
  • 응용기술지원 엔지니어의 즉각적인 도움을 제공 드립니다(월요일부터 금요일까지 24 시간)
  • 온라인 "실제" 지원(인터넷 연결이 필요합니다)]
  • 하드웨어 업그레이드 프로그램

일반적인 옵션의 부품들:
