OLED 디스플레이 측정하기
Organic Light Emitting Diodes (OLEDs)
OLED는 연구용 랩애서 팹(FAB)으로 빠르게 이동 하고 있습니다. 그것의 밝고, 매우 얇으며,역동적인 특성은 휴대폰부터 TV까지 다양한 디스플레이 응용 분야로 확대 되고 있습니다. 이러한 디스플레이들을 형성 하는 상당수 박막의 계측은 매우 중요 합니다, 그리고 상대적으로 소프트한 층에 리스크를 줄수 있는 프로필로미트리를 전례적으로 위임하는 것은 매우 위험 할 수 있습니다. 자사의 F20-UV, F-40 그리고 F10-RTA-UV 장비는 저비용으로 견고하며 간단한 표준 장치와 Full-pixel-display 통한 안전한 계측를 제공 합니다.왜냐하면 자사의 장비는 분광기이며 공기중에 민감한 재료들에 발생 되는 화학적 변화를 탐지 할 수 있기 때문 입니다.
응용노트 요청투명 전도성 산화물 측정 하기
Indium Tin Oxide, Zinc Oxide, 또는 Poly(3,4-ethylenedioxythiophene)관련 응용분야에, 가시광/근적외선 장비와 한쌍인 자사 소유의 ITO 광학적 모델은 엘립소메트리 비용의 한 부분으로도 두께와 광학 상수를 해결 할수 있습니다.
복잡한 유기체 (Organic) 재료 측정 하기
전형적인 OLED는 많은 특화된 층이 필요 합니다: 홀(Hole) Injection 층, 홀(Hole) Transport 층, 그리고 재결합/방출층. 모든 이 층들은 특별한 유기 분자들을 포함 하고 있습니다.(작은 분자 그리고/또는고분자). 이런 재료를 측정 하는 것은 매우 불규칙한 광학적 분산 때문에 분광기에는 도전 이 되지만 그러나 Filmetrics는 그렇지 않습니다. 자사의 재료 데이터베이스는 OLED의 매우 초기시점부터 높은 굴절률 분산를 다루며 다양한 UV 특징에서 이 분자들과 대면하면서 확장 되어져 왔습니다.
유연성 기재에서의 박막
OLED는 유연성 있는 디스플레이를 가능하게 하는 진실된 약속을 제공 합니다. 이것은 PET와 같은 높은 복굴절 기재 상에 측정에 필요 합니다. 이것은 엘립소미트리와 같은 계측기에는 심각한 문제를 앉고 있습니다. : 추가적인 광학적 복잡성을 모댈링 하거나 또는 PET뒷면을 사포로 갈아 내야 합니다. 자사의 비 편광성의 분광기는 이러한 접근들이 필요 하지 않으며 사용자 교육 및 측정 주기 시간을 매우 절약하여 줍니다.
Glove Box 내부 측정
OLED 재료는 매우 물과 산소에 민감합니다. 상당수의 연구원은 질소 글로브 상자의 (dry N2 glove box)의 제안된 공기(대기)안에서 측정이 필요 합니다. 자사 장비의 작은 폼팩터(form factor)와 모듈러(modular)그리고 광화이버 바탕의 디자인은 쉽게 실시간 캡슐화 하지 않은 장비의 “box 상에서” 측정이 가능 합니다.
Filmetrics는 귀하의 OLED 박막 샘플에 대한 무상 측정을 제공 하여 결과는 1-2일 안에 가능 합니다. 자사의 박막 전문가에게 귀하의 디스플레이 재료 및 OLED 측정 응용분야에 대해 문의 하시길 바랍니다.
측정 보기

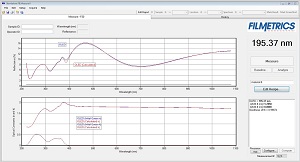

이 셋업에서, 자사는 유리 위의 ALQ3의 측정을 보고 있습니다. Filmetrics 장비는 UV 영역에서 기재의 복잡한 광학적 성질을 포함하는 유기물 재료들을 쉽게 측정 할 수 있습니다. 비-파괴 방식을 제공 할 뿐만 아니라 (접촉 프로필로메트리와 비교하여) 사용자가 OLED 박막 같은 화학적 변화들을 검사 할 수 있게 합니다. 이 고해상도의 결과는 17um spot size의 F40-UV 장비에서 얻을 수 있습니다. 스펙트럼은 비디오 영상에 표시된 정사각형 모양의 검은색 영역 안에 대응 합니다. 단일 픽셀 안에 다중의 OLED 박막을 측정 하는 것은 이와 같은 셋업으로 현재 가능 합니다.측정 셋업:
지금 저희에게 문의 바랍니다
